Синхрона машина за вучу без зупчаника са сталним магнетом THY-TM-K200

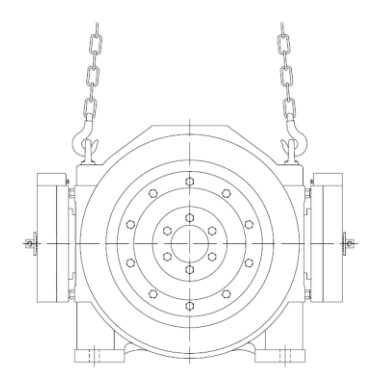

Дијаграм подизања
| Напон | 380V |
| Ужад | 2:1/4:1 |
| Кочница | DC110V 2×1.3A |
| Тежина | 350 кг |
| Макс. статичко оптерећење | 4000 кг |
1. Брза достава
2. Трансакција је само почетак, услуга се никада не завршава
3. Тип: Вучна машина THY-TM-K200
4. Можемо да обезбедимо синхроне и асинхроне вучне машине марки TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG и других брендова.
5. Поверење је срећа! Никада нећу изневерити твоје поверење!
Пројектовање и производња THY-TM-K200 синхроне машине за вучу лифтова са перманентним магнетом без редуктора у складу је са „GB7588-2003-Безбедносни пропис за производњу и монтажу лифтова“, „EN81-1: 1998-Безбедносна правила за изградњу и монтажу лифтова“, „GB/ Релевантним прописима у T24478-2009-Машина за вучу лифтова“. Вучна машина се састоји од синхроног мотора са перманентним магнетом, вучног точка и кочионог система. Користећи високоперформансне материјале са перманентним магнетима и посебну структуру мотора, има карактеристике мале брзине и великог обртног момента. Серија К има спољашњу структуру ротора, а кочиони систем је блок кочионе структуре. Вучни точак и кочиони точак су коаксијално фиксирано повезани и директно инсталирани на крају продужетка вратила мотора. Кочница је опремљена микро прекидачем за праћење кочионе ситуације. Када се кочница отвори, нормално отворени контакт микро прекидача се затвара. Погодан је за лифтове са машинском просторијом и лифтове без машинске просторије. Однос вуче је 2:1 и 4:1, номинално оптерећење је 630 кг ~ 1150 кг, номинална брзина је 0,5 ~ 2,5 м/с, а пречник вучне котурнице може бити 400 мм и 450 мм. Свака вучна машина пролази строгу контролу квалитета пре него што напусти фабрику како би се осигурао квалитет и перформансе производа.
1.Инсталација вучне машине
• Пре инсталирања вучне машине, морате осигурати чврстоћу монтажног оквира и темеља.
• Приликом подизања вучне машине, користите прстен за подизање или отвор на телу вучне машине.
• Приликом подизања, обавезно подижите вертикално, а угао између две куке мора бити мањи од 90°.
• Раван за постављање вучне машине мора бити равна, и морају постојати одговарајуће мере за смањење вибрација.
• Челично уже је окачено и одговарајуће оптерећење треба да прође вертикално кроз централну раван вучне котурнице.
• Уверите се да је површина рама на којој је инсталирана вучна машина равна и да је максимално дозвољено одступање 0,1 мм.
• Ручни точак машинске просторије налази се у доњем левом углу задње стране главне јединице. Молимо обратите пажњу на интерференцију оквира.
• Величина вијака за причвршћивање вучне машине је опремљена рупама за стопала, а користе се вијци чврстоће 8,8.
• Обично је машина за вучу опремљена шипком против прескакања и заштитним поклопцем, молимо вас да га ресетујете након постављања челичне сајле.
2.Отклањање грешака у вучним машинама
• Пуштање у рад вучне машине морају да обаве стручни и обучени техничари.
• Вучна машина може да вибрира током отклањања грешака. Молимо вас да безбедно поправите вучну машину пре отклањања грешака.
• Да би вучна машина радила глатко, подесите претварач према подацима на натписној плочици и извршите самоучење.
• Ако се користи функција самоучења, челично уже мора бити одвојено, а кочница је под напоном и ради нормално.
• Почетна тачка енкодера се самостално учи најмање три пута, а одступање вредности угла самосталног учења треба да буде унутар 5 степени.
3.Вучна машина у раду
• Прво покрените ротацију напред и назад малом брзином (брзина инспекције) да бисте потврдили да ли систем ради нормално.
• Молимо вас да радите променљивом брзином одређени временски период, пратећи да ли је радна струја у разумном опсегу.
• Приликом рада номиналном брзином лифта, подешавање удобности кабине може се подесити према одговарајућим параметрима инвертора.
