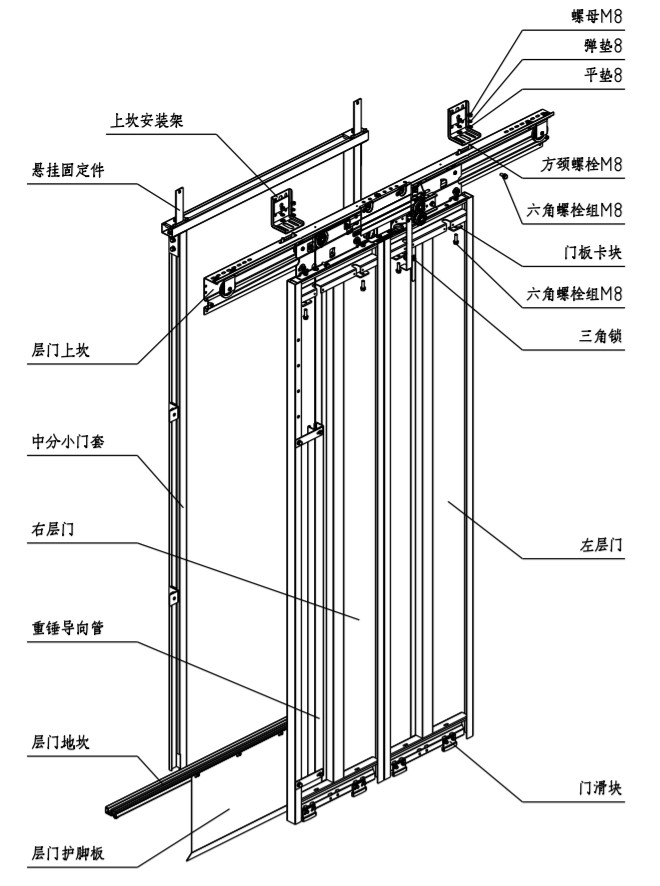

Уређај за врата са централним отварањем са 2 крила THY-LD-B
1. Метод откључавања је откључавање панела врата и пролажење теста удара клатном од 45 кг.
2. Врата се присилно затварају тешким чекићем, а тешки чекић и водилица се постављају на унутрашњу страну врата за слетање.
3. Брава на вратима је прошла тест Националног центра за инспекцију лифтова и добила је CE и CU-TR сертификате.
4. Применљиви напон браве на вратима: ≤ AC230V, ≤ DC110V.

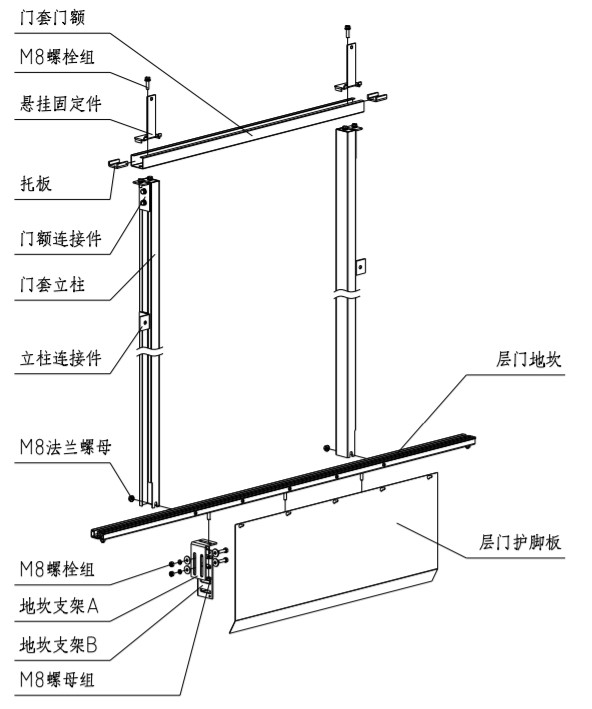

1. Уградња прага и поклопца врата
1.1. Одредите положај улаза и излаза прага према величини шахта за дизалице; подесите центар прага да буде исти као центар улаза и излаза и означите центар прага; подесите ниво прага да буде мањи од 1/1000; Површина да спречи улазак воде у шахт за дизалице.
1.2. Саставите стуб поклопца врата и врата поклопца врата помоћу спојних делова и поставите делове за фиксирање; поставите врата на праг, подесите вертикалност стуба поклопца врата да буде мања од 1/1000; центар поклопца врата је у складу са центром мерења централне ознаке улаза и излаза на прагу; величина доње чеоне равни поклопца врата и горње равни прага је нето висина врата. Након завршетка подешавања, закључајте навртку прирубнице М8. Након подешавања величине, причврстите конектор стуба на зид.
1.3. Причврстите заштитник за прсте врата на слетању на праг.

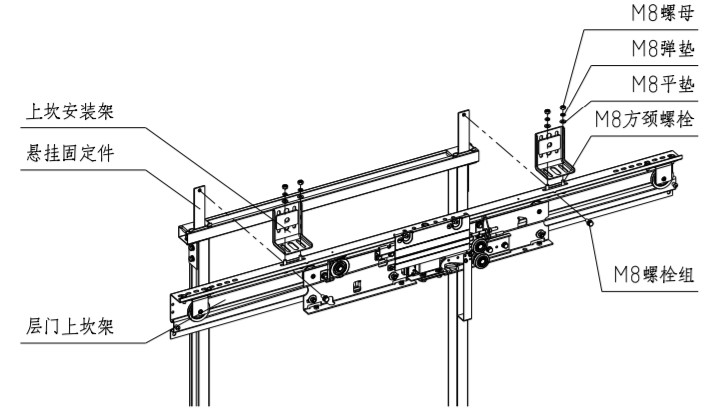

2. Уградња уређаја за врата на слеталишту
2.1. Поравнајте горњи оквир прага врата шахта са шипком на доњем крају дела за фиксирање вешања и закључајте горњи оквир прага и део за фиксирање вешања врата шахта помоћу групе вијака М8*20.
2.2. Причврстите горњи оквир за монтажу прага на зид шахте помоћу експандерских вијака или вијака кроз зид. Горњи оквир за монтажу прага и горњи праг врата шахта су спојени вијцима са четвртастим вратом М8.
2.3. Подесите горњи праг врата за одлагање лево и десно како би средина врата била отворена, а средина улаза и излаза била усклађена.
2.4. Подесите вертикалност пода уређаја врата шахта. Подесите вертикалност пода уређаја врата шахта на ±0,5 мм постављањем вертикалне линије или узимањем прага врата кабине као референце.

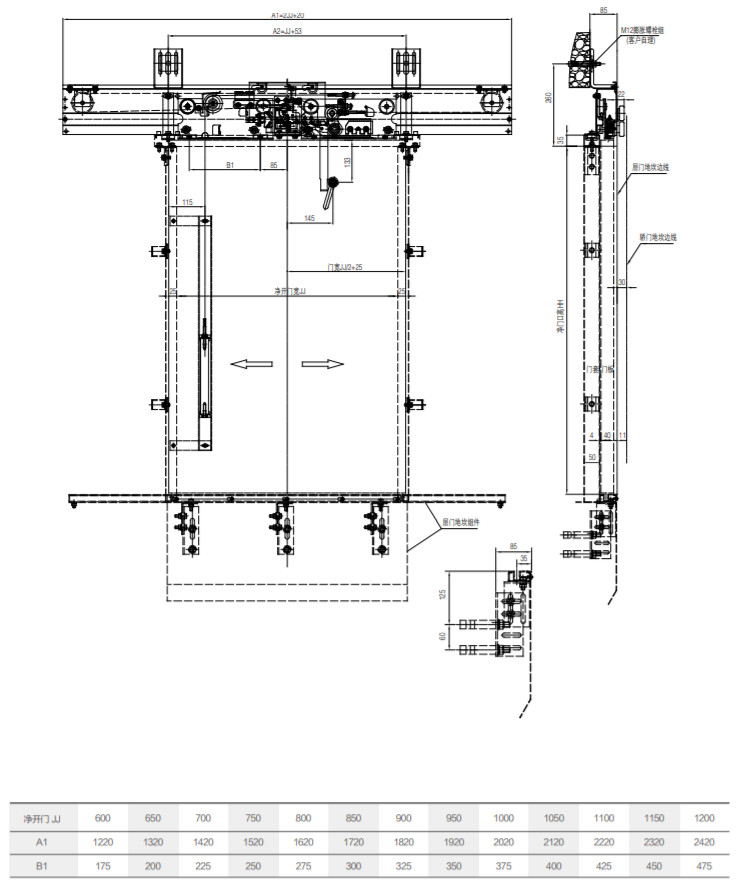

2.5 Након прегледа главних параметара уградње оквира прага на следећим вратима спрата, затегните све монтажне вијке:

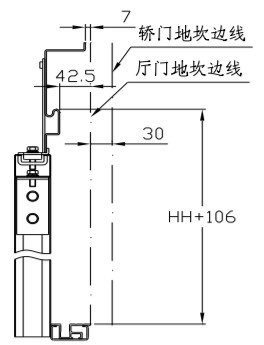

Висина горњег оквира прага врата шахта: растојање између горње површине вођице оквира горњег прага врата шахта и прага врата шахта је HH+106 мм;
Средиште горњег оквира прага врата за одмор: одступање између средишта горњег оквира прага врата за одмор и средишта улаза и излаза је ±1 мм;
Растојање између горње вођице прага врата за одлагање и прага врата аутомобила: растојање између горње вођице прага врата за одлагање и прага врата за одлагање је 42,5 мм, а растојање од прага врата аутомобила је 72,5 мм.
Висина горњег оквира прага врата шахта: растојање између горње површине вођице оквира горњег прага врата шахта и прага врата шахта је HH+106 мм;
Средиште горњег оквира прага врата за одмор: одступање између средишта горњег оквира прага врата за одмор и средишта улаза и излаза је ±1 мм;
Растојање између горње вођице прага врата за одлагање и прага врата аутомобила: растојање између горње вођице прага врата за одлагање и прага врата за одлагање је 42,5 мм, а растојање од прага врата аутомобила је 72,5 мм.
